Большепролётные стальные конструкции

Большой пролёт оценивают по всей системе, а не только по массе фермы

Прочность, устойчивость, прогиб, монтажные состояния, ограждения и логистика совместно определяют рабочую и экономичную схему покрытия.

Где применяются конструкции больших пролётов

Большепролётными называют системы, позволяющие перекрыть значительное пространство без промежуточных опор. Они нужны в авиационных и складских ангарах, спортивных залах, выставочных павильонах, производственных корпусах, терминалах и торговых объектах.

Требуемый свободный габарит определяется технологией. Для самолёта важны ворота и рабочие зоны, для спорта — игровое поле и подвесное оборудование, для производства — линия, краны и инженерные коммуникации. Один и тот же пролёт может требовать разных схем.

В состав входят основные фермы, арки или балки, опорные элементы, связи, прогоны, распорки, фахверк и узлы. Второстепенные элементы обеспечивают устойчивость поясов и передачу нагрузок, поэтому их нельзя исключать из оценки металлоёмкости.

• авиационные и складские ангары
• спортивные и ледовые залы
• производственные корпуса
• выставочные павильоны
• транспортные терминалы
• крытые рынки и торговые пространства

Как выбирают расчётную схему

Рассматривают плоские фермы, рамные системы, арки, структурные покрытия и пространственные блоки. Выбор зависит от пролёта, шага опор, доступной строительной высоты, подвесных нагрузок и возможностей изготовления.

Низкая масса не всегда означает минимальную стоимость. Схема с большим числом уникальных стержней и узлов может быть сложнее в КМД, сварке, контроле и монтаже, чем немного более тяжёлая повторяемая конструкция.

Варианты сравнивают в одинаковой комплектности: основной металл, связи, прогоны, опоры, крепёж, покрытие, доставка, укрупнение и крановые операции. Только такой расчёт показывает стоимость готовой системы.

Нагрузки, устойчивость и предельные перемещения

Расчёт включает собственный вес, снег, ветер, технологические подвесы, кровельное оборудование, температуру и монтажные состояния. У перепадов, парапетов и фонарей проверяют локальные снеговые мешки.

Сжатые пояса и элементы решётки требуют непрерывного раскрепления. Прогоны и связи становятся частью системы устойчивости, поэтому их шаг, жёсткость и узлы задаются расчётом.

Прогиб ограничивается требованиями кровли, витражей, ворот и инженерии. Допустимая по прочности деформация может вызвать застой воды, разгерметизацию панелей или заклинивание больших ворот.

• общая устойчивость покрытия
• местная устойчивость элементов
• прогиб и строительный подъём
• динамика и вибрации
• температурные перемещения
• аварийные и монтажные сочетания

Узлы и выпуск КМД

Узлы большого пролёта передают значительные усилия и должны оставаться технологичными. Проектировщик проверяет фасонки, болты, сварные швы, местную работу поясов и доступ к сборке.

КМД определяет отправочные марки, монтажные стыки, последовательность сборки и массу блоков. Членение согласуют с транспортом и краном до изготовления, а не после готовности фермы.

Для сложных стыков выполняют контрольную сборку или координатные измерения. Парность деталей и маркировка сохраняются до монтажа, чтобы отверстия и опорные поверхности совпали на площадке.

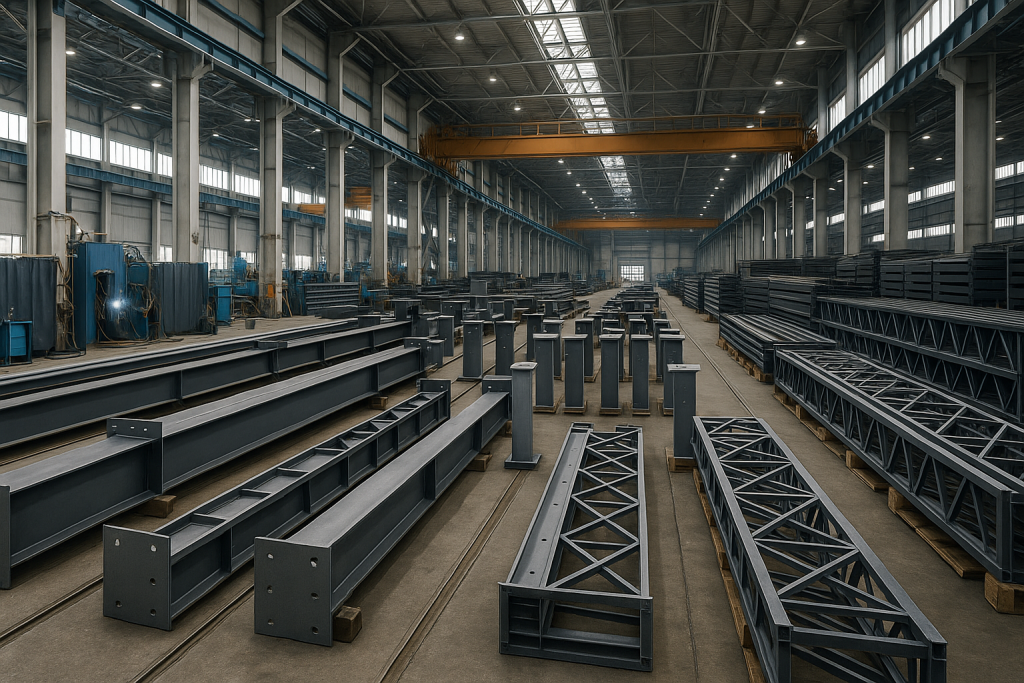

Изготовление и контроль геометрии

Сборка ведётся на выверенном стенде с контрольными базами. После сварки измеряют длину, высоту, диагонали, плоскостность и положение отверстий; усадочные деформации учитывают технологической последовательностью.

Материалы сохраняют прослеживаемость от сертификата до марки. Сварочные процедуры, квалификация персонала и объём неразрушающего контроля соответствуют проекту и категории соединений.

Строительный подъём формируют при изготовлении и проверяют до окраски. Самовольная правка нагревом без технологии может изменить свойства стали и остаточные напряжения.

• входной контроль стали и крепежа
• сборочные базы и шаблоны
• контроль сварных соединений
• измерение строительного подъёма
• контрольная сборка стыков
• паспорт готовой марки

Доставка и безопасный монтаж

Перевозка цельной фермы ограничена габаритом и маршрутом. При секционном членении возрастает число монтажных стыков, зато упрощаются доставка и подъём. Решение принимают до КМД.

ППР определяет площадку укрупнения, строповку, временное раскрепление, порядок установки прогонов и связей, ограничения по ветру и геодезический контроль. Незавершённая система проверяется отдельно.

После замыкания покрытия контролируют опоры, геометрию, болтовые и сварные соединения, восстановление покрытия и фактический прогиб. Результаты входят в исполнительный комплект.

Стоимость и исходные данные для предложения

Цена зависит от пролёта, шага опор, нагрузок, схемы, марок стали, числа уникальных узлов, контроля, покрытия, членения и монтажа. Укрупнённая цена за тонну без схемы не показывает бюджет покрытия.

Для предварительного сравнения нужны назначение, адрес, план и разрез, свободный габарит, тип кровли, подвесные нагрузки, оборудование и ограничения площадки. Неизвестные параметры фиксируют как допущения.

После КМ и КМД формируется ведомость элементов и комплектная цена. В предложение отдельно включают доставку, кран, укрупнение, временные конструкции и исполнительную документацию.

• пролёт и шаг основных систем
• климатический район
• покрытие и ограждения
• подвесное оборудование
• требуемые прогибы
• транспортный маршрут
• условия монтажной площадки

Связанные услуги и материалы

Частые вопросы

Какой пролёт можно перекрыть без колонн?

Возможный пролёт определяется назначением, нагрузками, высотой системы, схемой и экономикой монтажа; одного универсального предела нет.

Что дешевле: ферма или балка?

Ответ даёт вариантный расчёт в одинаковой комплектности с учётом изготовления, транспорта и монтажа.

Нужна ли контрольная сборка?

Для сложных монтажных стыков и пространственных блоков она снижает риск несовпадения на площадке.

Можно подвешивать оборудование после монтажа?

Только в расчётных точках и после проверки фактической нагрузки и узлов крепления.
