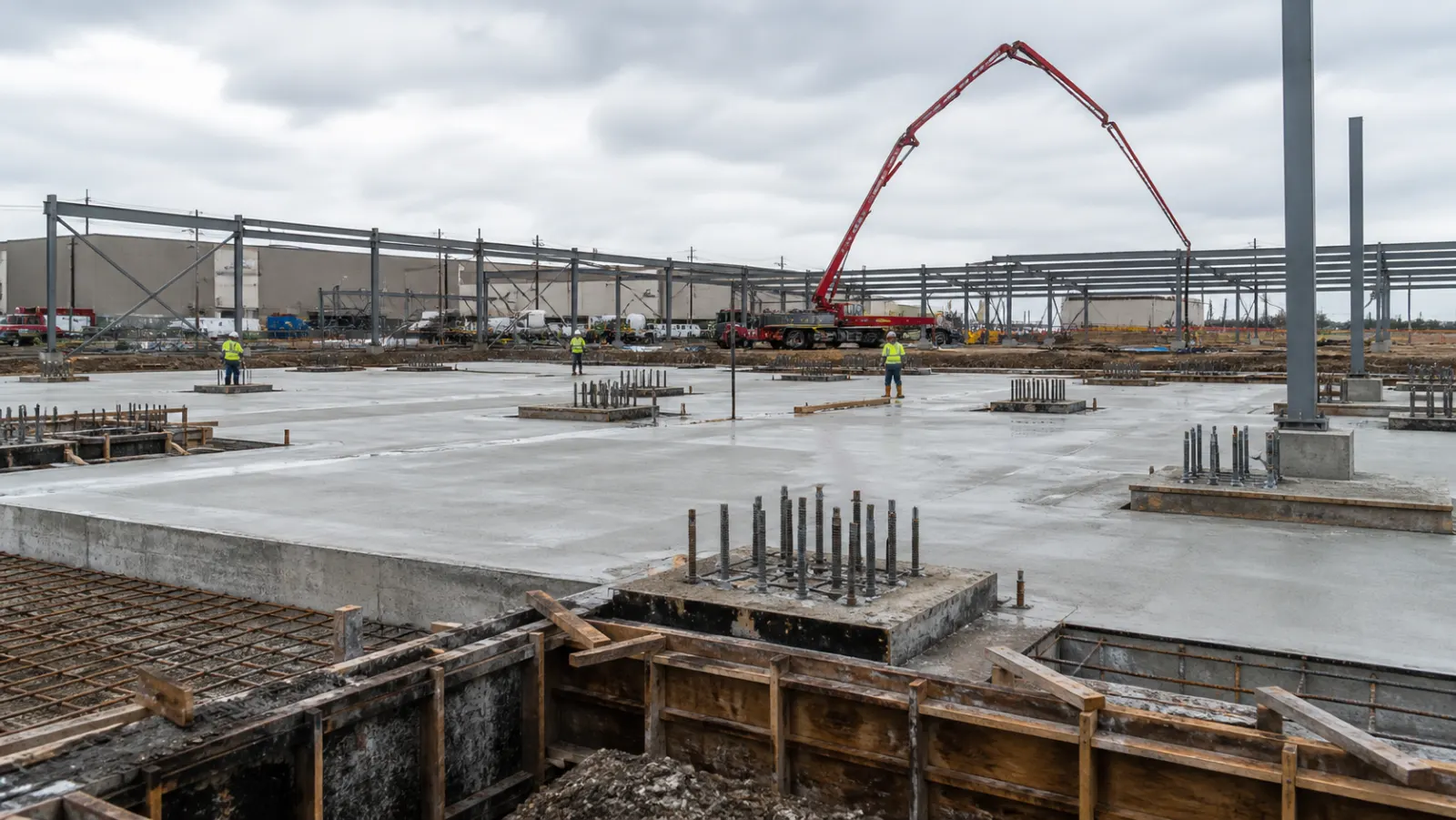

Фундамент передаёт нагрузки каркаса и сохраняет монтажную геометрию
Тип основания выбирают по геологии и реакциям, а анкеры, отметки и прочность бетона контролируют до установки колонн.
Изыскания, расчёт осадок и подготовка грунта.
Столбчатые фундаменты, ростверки, плиты и полы.
Оси, отметки и анкерные группы по шаблонам.
Бетон, скрытые работы и исполнительная геодезия.
Виды монолитных конструкций
Под колонны металлокаркаса применяют отдельные фундаменты, ростверки или плиту в зависимости от геологии, реакций и сетки. Под оборудование проектируют самостоятельные блоки либо участки плиты с проверкой вибрации.
Промышленный пол не заменяет несущий фундамент. Его толщина, армирование, швы и основание определяются колёсными нагрузками, стеллажами, ровностью и режимом эксплуатации.
- отдельные фундаменты колонн
- ленточные фундаменты и стены
- ростверки свайных полей
- монолитные плиты
- фундаменты оборудования
- промышленные полы и приямки
Исходные данные и подготовка
Проект использует инженерно-геологические изыскания, нагрузки от здания и оборудования, уровень грунтовых вод, глубину промерзания и требования к осадкам. Перенос решения с другого участка недопустим.
До армирования принимают котлован, основание, подготовку и водопонижение. Слабый или переувлажнённый грунт заменяют или усиливают по проекту, а не закрывают бетоном.
| Данные | Что определяют | Риск отсутствия |
|---|---|---|
| Геология | тип и глубина | осадки |
| Реакции колонн | размер подошвы | перегруз основания |
| Оборудование | локальные блоки | вибрация и трещины |
| Сети | гильзы и приямки | поздняя резка бетона |
Армирование, закладные и анкеры
Арматура устанавливается с проектным защитным слоем, нахлёстами и фиксацией. Выпуски, гильзы и закладные проверяют до бетонирования по актуальной ревизии.
Анкерные группы выставляют на жёстких шаблонах относительно геодезических осей. После заливки повторно проверяют координаты, отметки и вертикальность; самовольное увеличение отверстий в базах колонн не является способом исправления.
Бетонирование и уход
До укладки подтверждаются смесь, схема подачи, резерв техники, рабочие швы и погодные мероприятия. Бетон укладывают слоями с контролируемым уплотнением, исключая смещение арматуры и анкеров.
Температуру и влажность поддерживают до набора требуемой прочности. Зимнее бетонирование включает прогрев и контроль, а распалубка и нагружение выполняются по фактической прочности, не только по календарному сроку.
Контроль и документы
Скрытые работы принимают до закрытия: основание, подготовку, гидроизоляцию, армирование и закладные. Отбираются образцы, ведётся журнал бетонирования и фиксируются условия твердения.
К монтажу каркаса передают исполнительную схему осей, отметок и анкеров, подтверждение прочности и акт готовности. Отклонения получает проектировщик для решения до установки колонн.
- акты основания и подготовки
- акты армирования и закладных
- паспорта бетонной смеси
- результаты прочности
- исполнительная геодезия
- акт готовности фундаментов
Как подготовить заявку
Если рабочего проекта ещё нет, передайте архитектурные планы, сетку колонн, назначение здания, оборудование и результаты изысканий. Мы сформируем перечень недостающих данных и границу расчёта.
Для тендера полезна ведомость конструкций с единицами измерения, требованиями к исполнительной документации и одинаковыми условиями зимних работ. Это исключает искусственно низкую цену за счёт пропущенных операций.
Виталий Андреев
Для точной оценки нужны геология, реакции каркаса и оборудования, план сетей, чертежи анкеров и сроки. Без этих данных можно дать только диапазон с допущениями.
Связанные услуги
Типовые ошибки при устройстве промышленных фундаментов
Наиболее дорогие ошибки возникают не при укладке бетона, а на стыке разделов. Анкерная группа может соответствовать старой ревизии КМД, гильза сети пересекать рабочую арматуру, а фундамент оборудования — попадать в деформационный шов пола. До производства работ выполняют совмещённую проверку конструкций, технологии и инженерных сетей.
Отклонение осей нельзя компенсировать произвольным расширением отверстий в базе колонны или подрезкой анкера. Проектировщик оценивает фактическую геометрию, усилия и допустимый способ исправления. Решение фиксируется до монтажа и попадает в исполнительный комплект.
Рабочая арматура должна сохранять положение во время подачи и вибрирования смеси. Недостаточно разложить стержни по чертежу: устанавливаются фиксаторы, связи, опоры верхней сетки и проходы для работников, которые не деформируют каркас.
Рабочие швы, трещины и водонепроницаемость
Расположение рабочих швов назначают проектом и технологической картой. Поверхность предыдущей захватки подготавливают, очищают и предъявляют до продолжения бетонирования. Случайная остановка подачи оформляется как технологическое событие с решением по шву.
Трещиностойкость зависит от армирования, усадки, температуры, основания и ухода. Поверхностное закрытие трещины не устраняет причину. Дефект картируют, измеряют, при необходимости наблюдают во времени и выбирают ремонт по функции конструкции и среде эксплуатации.
Для заглублённых частей согласуют гидроизоляцию, герметизацию вводов, деформационные швы и защиту при обратной засыпке. Вода часто проходит через примыкания и проходки, поэтому акты и фото скрытых узлов важнее общего заявления о наличии гидроизоляции.
Организация зимних монолитных работ
Проект производства работ определяет способ прогрева, утепление, контроль температуры и резерв электроснабжения. Температуру фиксируют по точкам и времени; факт включения трансформатора не подтверждает требуемый режим во всём массиве.
Смесь выбирают с учётом времени доставки и укладки. Опалубка, арматура и основание очищаются от снега и льда без повреждения подготовленных поверхностей. Нагружение и распалубка разрешаются после подтверждения фактической прочности.
Приёмка готового основания под металлокаркас
Монтажная организация получает не только акт, но и доступную геодезическую схему с координатами и отметками каждого анкера. Проверяются резьба, длина выпуска, состояние опорной поверхности, прочность бетона и возможность установки регулировочных элементов.
До приезда колонн устраняют воду в стаканах и приямках, обеспечивают подъезд крана и безопасные зоны складирования. Раннее совместное освидетельствование исключает простой монтажной бригады и техники.
| Контрольная точка | Кто участвует | Что фиксируется |
|---|---|---|
| Армирование | стройконтроль и подрядчик | диаметры, шаг, защитный слой |
| Анкеры | геодезист и монтажник | оси, отметки, вертикальность |
| Бетон | лаборатория | смесь, образцы, прочность |
| Передача | заказчик и монтажник | готовность под каркас |
Контроль после монтажа каркаса и в эксплуатации
После передачи фундаментов контроль не заканчивается. При монтаже фиксируют фактические опорные отметки, толщину подливки, затяжку анкеров и состояние бетона около баз колонн. Сколы, пустоты под плитой и трещины оценивают до закрытия цокольными узлами. Исполнительная схема связывает номер колонны с конкретной анкерной группой и принятым решением.
В период эксплуатации наблюдают осадки, деформационные швы, участки воздействия воды и химических веществ. Новое оборудование, стеллажи или антресоли добавляют только после проверки несущей плиты и основания. Раннее обследование локального дефекта обычно дешевле усиления после развития трещин и нарушения геометрии каркаса.
Гарантийная передача включает правила осмотра, доступ к исполнительным чертежам, состав бетона и сведения о ремонтах. Заказчик должен понимать, какие отверстия и штрабы допустимы, где проходит рабочая арматура и какие зоны запрещено использовать для новых анкеров без согласования.
Что входит в монолитные работы
Берём на себя подготовку основания, устройство опалубки, армирование, приёмку бетона, бетонирование, вибрирование, уход за бетоном и подготовку исполнительной документации. Работы увязываем с будущим монтажом металлокаркаса.
Этапы работ
- Получаем проект, ТЗ, геологию или исходные данные по зданию.
- Проверяем отметки, нагрузки, тип основания и состав работ.
- Готовим смету, график, карту работ и перечень материалов.
- Выполняем подготовку, опалубку, армирование и бетонирование.
- Контролируем набор прочности и передаём исполнительную документацию.
