Описание продукции

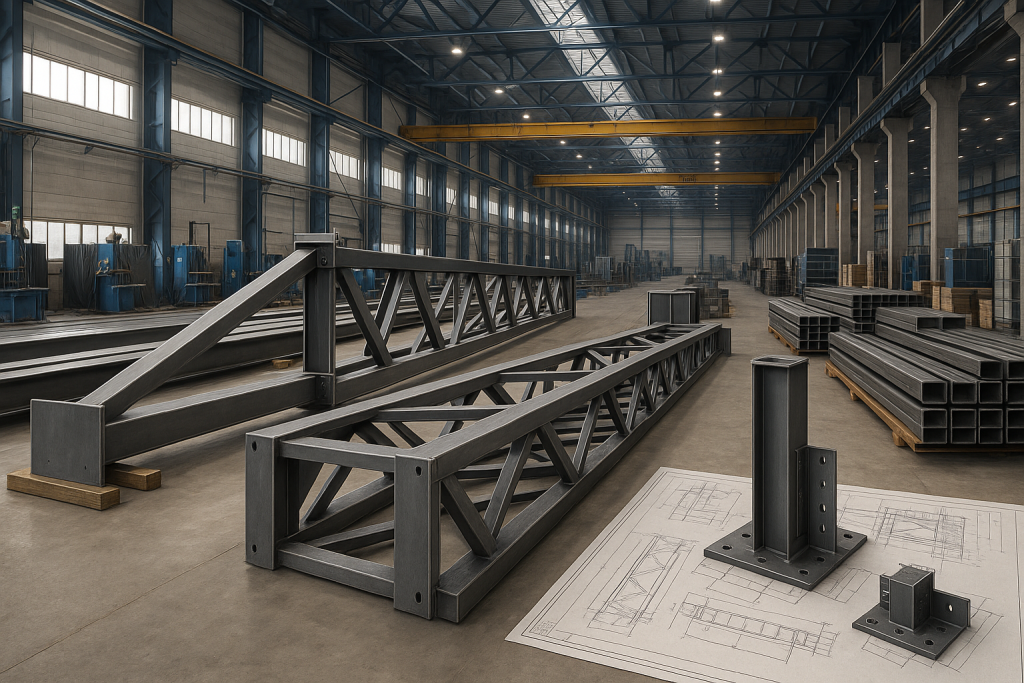

Изготавливаем крупногабаритные конструкции из металла с технологическим членением, контрольной сборкой, разработкой схем строповки и организацией негабаритной доставки до объекта.
Габарит изделия проектируют вместе с маршрутом и способом монтажа
Цельная конструкция уменьшает площадочные стыки, но может не пройти по дороге или превысить возможности крана; членение должно быть инженерным решением.
Отправочные марки учитывают усилия, транспорт, кран и сборку.
Контрольные базы и сборка подтверждают совмещение стыков.
Маршрут, разрешения, крепление груза и график доставки.
Центр тяжести, точки строповки, укрупнение и временная устойчивость.
Какие конструкции относятся к крупногабаритным
Это пространственные рамы, секции галерей, фермы, эстакады, машинные опоры, бункеры, корпуса и другие изделия, размеры или масса которых ограничивают стандартную перевозку и подъём. Критерий определяется не только длиной, но и шириной, высотой, центром тяжести и жёсткостью.
Часть изделий перевозят целиком специальным транспортом, другие делят на секции и собирают на объекте. Иногда крупный заводской блок выгоднее множества деталей, поскольку сокращает высотную сварку и контроль.
Решение принимают после анализа маршрута и площадки. Изготовление цельной марки без подтверждённой логистики создаёт риск дорогостоящей переделки уже готового изделия.
- пространственные рамы оборудования
- секции галерей и эстакад
- крупные фермы и балки
- бункеры и кожухи
- опорные блоки и порталы
- модульные технологические секции
Технологическое членение на отправочные марки
Монтажные стыки размещают в зонах, где они расчётно допустимы, доступны для сборки и контроля. Стык не должен конфликтовать с площадкой, трубопроводом или точкой строповки.
Болтовое соединение ускоряет монтаж, но требует точности отверстий и доступа к затяжке. Сварной стык может быть компактнее, однако зависит от погоды, подмостей, квалификации и контроля на площадке.
КМД фиксирует парность секций, временные рёбра, транспортные распорки и последовательность замыкания. Эти элементы учитывают в массе и ведомости, а порядок их удаления описывают в ППР.
| Вариант | Преимущество | Что проверить |
|---|---|---|
| Цельная марка | меньше монтажных стыков | маршрут и кран |
| Болтовые секции | быстрый монтаж | точность отверстий |
| Сварные секции | компактный узел | доступ и контроль |
| Укрупнённый блок | меньше высотных работ | площадка сборки |
Контрольная сборка и измерительный план
Для неповторяющихся пространственных конструкций задают контрольные точки, базы и допустимые отклонения до производства. Измерение случайных диагоналей после сварки не заменяет измерительный план.
Контрольная сборка подтверждает совмещение секций, плоскости опирания, отверстия и взаимное положение присоединяемого оборудования. После разборки детали маркируют так, чтобы сохранить проверенные пары.
Для рам оборудования общестроительных допусков может быть недостаточно. Требования поставщика агрегата к отметкам, осям и плоскостям включают в КМД и приёмочные протоколы.
- единая система координат
- базовые поверхности и оси
- контроль отверстий и фланцев
- измерение после сварки
- фиксация парности деталей
- протокол контрольной сборки
Сварка, деформации и механическая обработка
Большой объём сварки вызывает усадку и коробление. Последовательность швов, прихватки, жёсткие сборочные приспособления и промежуточные измерения назначаются технологией.
Толстолистовые элементы требуют контроля подготовки кромок, подогрева и межслойной температуры. Неразрушающий контроль выполняют в объёме, предусмотренном проектом и категорией соединения.
Если опорные поверхности или отверстия должны иметь повышенную точность, механическую обработку выполняют после основной сварки и стабилизации геометрии. Базы обработки совпадают с измерительным планом.
| Операция | Риск | Контроль |
|---|---|---|
| Сборка | накопление отклонений | шаблоны и базы |
| Сварка | усадка и коробление | последовательность и замеры |
| Мехобработка | ошибка базирования | единая система координат |
| Приёмка | несовместимость секций | контрольная сборка |
Негабаритная перевозка
До запуска проверяют маршрут, радиусы поворота, высоту мостов и проводов, ограничения по массе, подъезды и площадку разгрузки. Для негабарита могут потребоваться разрешения, сопровождение и временное ограничение движения.
Схема опирания на транспорт должна исключать потерю устойчивости и остаточные деформации. Точки крепления груза не выбирают на месте: они обозначаются в транспортной схеме.
Защитное покрытие предохраняют прокладками и мягкими стропами. После доставки фиксируют транспортные повреждения и выполняют согласованный ремонт до монтажа.
- обследование маршрута
- разрешения и сопровождение
- опоры и крепление на платформе
- ограничения скорости
- место разгрузки и разворота
- защита покрытия
- акт приёмки после перевозки
Строповка и монтаж крупного блока
Расчёт строповки учитывает фактический центр тяжести, жёсткость блока, углы ветвей и динамический коэффициент. Временные усиления включают в документацию и удаляют только после закрепления.
Тандемный подъём двумя кранами требует отдельной технологической карты, синхронизации и контроля распределения усилий. Возможность такой операции оценивают по площадке до проектирования блока.
Монтажная последовательность обеспечивает устойчивость до постоянных связей. Геодезия подтверждает положение опор и присоединительных поверхностей перед установкой оборудования.
| Данные | Кому нужны | Решение |
|---|---|---|
| Масса и центр тяжести | крановой службе | схема подъёма |
| Точки строповки | монтажникам | траверса и стропы |
| Жёсткость блока | проектировщику | временные усиления |
| План площадки | ППР | позиции кранов |
Цена и подготовка заявки
Стоимость определяется металлоёмкостью, уникальностью деталей, толщинами, сваркой, мехобработкой, контрольной сборкой, покрытием, логистикой и монтажом. Негабаритная доставка может быть самостоятельной значимой статьёй.
Для оценки передают чертежи, нагрузки, требования к допускам, материалам и контролю, адреса завода и объекта, предполагаемый способ монтажа. При отсутствии КМД сначала разрабатывают технологичное членение.
Коммерческое предложение должно показывать границу: изготовление, временные элементы, контрольная сборка, упаковка, разрешения, доставка, разгрузка, монтаж и документы. Это делает цены участников сопоставимыми.
- габариты и масса блока
- толщина и марка стали
- сварка и контроль
- допуски и мехобработка
- контрольная сборка
- маршрут и разрешения
- кран и монтажная схема
Виталий Андреев
Для расчёта направьте чертежи, габариты, массу, нагрузки, допуски, адрес объекта и доступную монтажную технику. Маршрут и членение проверяются до запуска металла.
Связанные услуги и материалы
Частые вопросы
Что считается негабаритной конструкцией?
Изделие, размеры или масса которого требуют специального транспорта, разрешений либо отдельной схемы перевозки и подъёма.
Можно разделить готовый проект на более мелкие секции?
Да, после расчётной проверки новых стыков, доступности монтажа и корректировки КМД.
Зачем нужна контрольная сборка?
Она подтверждает геометрию и совместимость секций до дорогой доставки и площадочного монтажа.
Организуете ли вы доставку?
Да, при включении маршрута, разрешений, крепления, сопровождения и разгрузки в согласованную границу работ.
Как зафиксировать крупногабаритную поставку в договоре
В спецификации указывают не только массу металла, но и габариты отправочных блоков, места монтажных стыков, контрольную сборку, временные распорки, упаковку и состав документации. Отдельно фиксируют, кто обследует маршрут, получает разрешения и отвечает за временный демонтаж препятствий.
Граница доставки должна заканчиваться конкретной операцией: прибытие на площадку, разгрузка в зоне хранения или установка блока в проектное положение. Если разгрузочная техника заказчика, подрядчик заранее передаёт массу, центр тяжести, точки строповки и требования к подъезду.
График привязывают к готовности фундаментов, позиций кранов и монтажной захватки. Простой специализированного транспорта из-за неподготовленной площадки значительно дороже обычной доставки, поэтому уведомления и контрольные точки закрепляют письменно.
| Условие | Что фиксировать | Ответственный |
|---|---|---|
| Маршрут | ограничения и разрешения | логистическая сторона |
| Разгрузка | кран, стропы, зона | по границе договора |
| Хранение | опоры и защита | принимающая сторона |
| Монтаж | ППР и готовность опор | монтажная организация |
Часто задаваемые вопросы
Что считается негабаритной конструкцией?
Изделие, размеры или масса которого требуют специального транспорта, разрешений либо отдельной схемы перевозки и подъёма.
Можно разделить готовый проект на более мелкие секции?
Да, после расчётной проверки новых стыков, доступности монтажа и корректировки КМД.
Зачем нужна контрольная сборка?
Она подтверждает геометрию и совместимость секций до дорогой доставки и площадочного монтажа.
Организуете ли вы доставку?
Да, при включении маршрута, разрешений, крепления, сопровождения и разгрузки в согласованную границу работ.
