Описание продукции

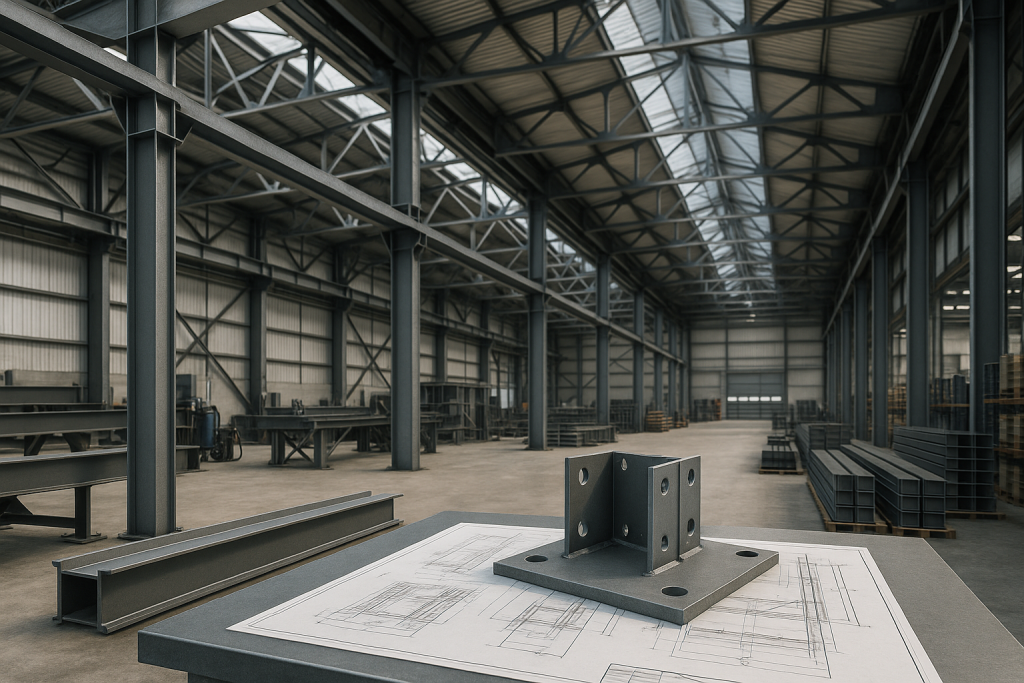

Изготавливаем металлоконструкции для производственных зданий: колонны, фермы, балки, связи, фахверк, прогоны и подкрановые элементы по КМ/КМД с доставкой и монтажом.
Каркас производственного здания начинается с размещения оборудования и потоков
Шаг колонн, высота, пролёты, крановые пути и проёмы выбирают под технологию, ремонтные зоны и логистику, а не под условную типовую коробку.
Колонны, балки или фермы, связи, прогоны и фахверк.
Оборудование, краны, подвесы, снег, ветер и монтажные состояния.
Увязка каркаса с кровлей, стенами, воротами и инженерными проходками.
Маркированные элементы, крепёж, паспорта и монтажные схемы.
Что входит в каркас производственного корпуса
Основную систему образуют поперечные рамы из колонн и ригелей либо колонн и ферм. Продольную устойчивость обеспечивают связи и распорки, а прогоны и фахверк передают нагрузки от кровли и стен. Для мостовых кранов добавляются подкрановые балки, тормозные конструкции и специальные участки колонн.
В комплект могут входить междуэтажные перекрытия, антресоли, лестницы, площадки, опоры инженерных систем и рамы ворот. Каждый элемент должен иметь понятную расчётную принадлежность: случайное крепление трубопровода к прогону способно перегрузить второстепенную конструкцию.
Состав поставки согласуется по ведомости марок. Анкеры, высокопрочные болты, решётчатый настил, ограждения, водосток и элементы крепления панелей указывают отдельными строками, чтобы на монтаже не возникало скрытого дефицита.
- колонны и опорные базы
- балки, ригели и фермы
- вертикальные и горизонтальные связи
- прогоны и стеновой фахверк
- подкрановые балки
- лестницы и площадки
- анкеры и монтажные соединения
Как выбрать сетку колонн, пролёт и высоту
Сетка колонн проверяется по размещению линии, проходам, складам сырья, движению погрузчиков и зонам ремонта. Увеличение пролёта освобождает производственную площадь, но меняет массу несущей системы, высоту покрытия и требования к монтажной технике.
Полезная высота измеряется до нижней точки конструкций и инженерных коммуникаций, а не до кровли. Для кранового здания дополнительно учитывают габарит крана, зону обслуживания, отметку рельса и безопасные приближения.
Если планируется расширение, торцевая схема и связи должны допускать продолжение корпуса. Разборный фасад сам по себе не гарантирует, что существующие рамы, фундаменты и сети рассчитаны на новую очередь.
| Параметр | Исходное требование | Проверяемое решение |
|---|---|---|
| Пролёт | оборудование и логистика | рама или ферма |
| Шаг колонн | модули линии и ворота | серийность каркаса |
| Высота | кран и коммуникации | чистый габарит |
| Расширение | будущая очередь | торец, связи и сети |
Нагрузки от технологии и инженерных систем
Технологическое задание содержит массы, опорные реакции, динамические коэффициенты, режим работы и допустимые перемещения. Если оборудование выбирается позднее, задают подтверждённые резервные нагрузки и зоны возможного размещения, а не равномерный запас по всему зданию.
Подвесные воздуховоды, кабельные лотки, трубопроводы и потолки координируют с узлами ферм. Нагрузка должна прикладываться в предусмотренных точках; крепление между узлами решётчатой фермы может вызвать местный изгиб пояса.
Снеговые мешки у перепадов, фонарей и парапетов рассматривают отдельно. Внутреннее тепло и режим эксплуатации не отменяют нормативную снеговую нагрузку без инженерного обоснования.
- статические нагрузки оборудования
- динамика и вибрация
- мостовые и подвесные краны
- инженерные подвесы
- снеговые мешки и ветровое давление
- температурные воздействия
- нагрузки монтажа и обслуживания
Узлы каркаса и изготовление по КМД
Расчёт узлов определяет болты, сварные швы, фасонки, рёбра и опорные плиты. Типовой узел применим только при совпадении усилий, геометрии и условий монтажа; копирование детали из другого проекта без проверки создаёт скрытый риск.
КМД учитывает доступ к соединению, членение на отправочные марки и последовательность сборки. Большая цельносварная ферма может сократить монтажные стыки, но не пройти по транспортному маршруту или потребовать недоступный кран.
После сварки контролируются геометрия, отверстия, опорные плоскости и соответствие марок. Для повторяющихся рам применяют шаблоны и первую контрольную сборку, затем сохраняют единый измерительный регламент.
| Узел | Критичный параметр | Проверка |
|---|---|---|
| База колонны | анкеры и плоскостность | шаблон и геодезия |
| Стык балки | совмещение отверстий | контрольная сборка |
| Ферма | геометрия и прогиб | измерение после сварки |
| Связь | доступ к крепежу | монтажная проверка |
Ограждающие конструкции и специальные проёмы
Фахверк рассчитывается на панели, ворота, витражи и ветровую нагрузку. Размеры проёмов согласуют с монтажными зазорами и фактической рамой поставщика ворот; номинальный проём из архитектуры может оказаться недостаточным.
Прогибы каркаса ограничивают с учётом хрупких примыканий, герметиков и работы панелей. Допустимая по прочности деформация балки может привести к разгерметизации кровли или заклиниванию ворот.
Проходки под вентиляцию, дымоудаление и технологические коммуникации координируют до производства. Резка пояса балки или удаление связи на площадке без проекта недопустимы.
- раскладка панелей и шаг прогонов
- рамки ворот и дверей
- опоры витражей
- проёмы дымоудаления
- закладные под фасад
- компенсация температурных перемещений
Монтаж, геодезия и приёмка
До начала монтажа принимают фундаменты, отметки и анкерные группы. Отклонения сравнивают с проектными допусками и согласуют до установки колонн, не расширяя отверстия самовольно.
Временная устойчивость обеспечивается последовательностью рам, связями и расчётными расчалками. Постоянные связи устанавливают как можно раньше; ограждения не используются для стабилизации незавершённого каркаса.
Приёмка включает геометрию, соединения, покрытие и документы. Исполнительная схема фиксирует оси и отметки, а акты подтверждают сварку, затяжку болтов, скрытые работы и восстановление защиты.
| Контроль | Когда | Подтверждение |
|---|---|---|
| Фундаменты | до колонн | акт готовности |
| Геометрия | по захваткам | исполнительная схема |
| Соединения | до закрытия | журналы и протоколы |
| Покрытие | после ремонта | акт приёмки |
Стоимость комплекта и данные для расчёта
Стоимость формируют тоннаж, сортамент, сложность узлов, серийность, сварка, контроль, покрытие, доставка и монтаж. Более лёгкая схема не всегда дешевле, если требует большого числа уникальных деталей и трудоёмкой сборки.
Коммерческий расчёт сопоставим только при одинаковой комплектности. Следует сравнивать марку стали, крепёж, покрытие, метизы, доставку, крановую технику, восстановление защиты и исполнительную документацию.
Для предварительной оценки передают планы, разрезы, сетку осей, высоту, назначение, краны, оборудование, ограждения, адрес и требуемую границу поставки. После КМ и КМД цена уточняется по ведомости элементов.
- геометрия и площадь корпуса
- климатический район
- технологические и крановые нагрузки
- тип ограждений
- система защиты
- условия доставки и монтажа
- срок и очередность строительства
Виталий Андреев
Для первого расчёта достаточно планов и разрезов, сетки колонн, высоты, данных по оборудованию и кранам, типа ограждения и адреса объекта. Неизвестные параметры мы оформим как допущения, а не спрячем в цене.
Связанные услуги и материалы
Частые вопросы
Что нужно для предварительного расчёта каркаса?
Назначение, размеры, сетка колонн, высота, регион, оборудование, краны, ограждения и адрес площадки.
Можно ли изготовить каркас без готового КМД?
Для точного производства необходим КМД. Его можно разработать на основании согласованного КМ и технологического задания.
Входят ли прогоны и фахверк?
Входят, если они перечислены в согласованной ведомости поставки. Комплектность фиксируется до договора.
Как учитывать подвесное оборудование?
Передать нагрузки и точки крепления проектировщику до выпуска КМД; случайное крепление к поясам и прогонам не допускается.
Изменение производственной линии после ввода корпуса
Перестановка оборудования начинается с проверки фактической исполнительной схемы и новых опорных реакций. Нельзя считать, что резерв несущей способности распределён равномерно: одна тяжёлая машина, подвесной транспорт или локальный склад способны изменить усилия в конкретной балке, колонне и фундаменте.
Проектировщику передают массу, точки опирания, динамику, режим работы и маршрут перемещения агрегата. Одновременно проверяют проёмы, временное снятие связей, возможность подъёма и восстановление огнезащиты. Изменения фиксируют в актуальном комплекте документации, чтобы следующий ремонт выполнялся по реальной, а не первоначальной схеме здания.
- исполнительная геометрия и фактические сечения
- новые статические и динамические нагрузки
- маршрут заноса и монтажные состояния
- усиление узлов до установки оборудования
- обновление эксплуатационной документации
Часто задаваемые вопросы
Что нужно для предварительного расчёта каркаса?
Назначение, размеры, сетка колонн, высота, регион, оборудование, краны, ограждения и адрес площадки.
Можно ли изготовить каркас без готового КМД?
Для точного производства необходим КМД. Его можно разработать на основании согласованного КМ и технологического задания.
Входят ли прогоны и фахверк?
Входят, если они перечислены в согласованной ведомости поставки. Комплектность фиксируется до договора.
Как учитывать подвесное оборудование?
Передать нагрузки и точки крепления проектировщику до выпуска КМД; случайное крепление к поясам и прогонам не допускается.
