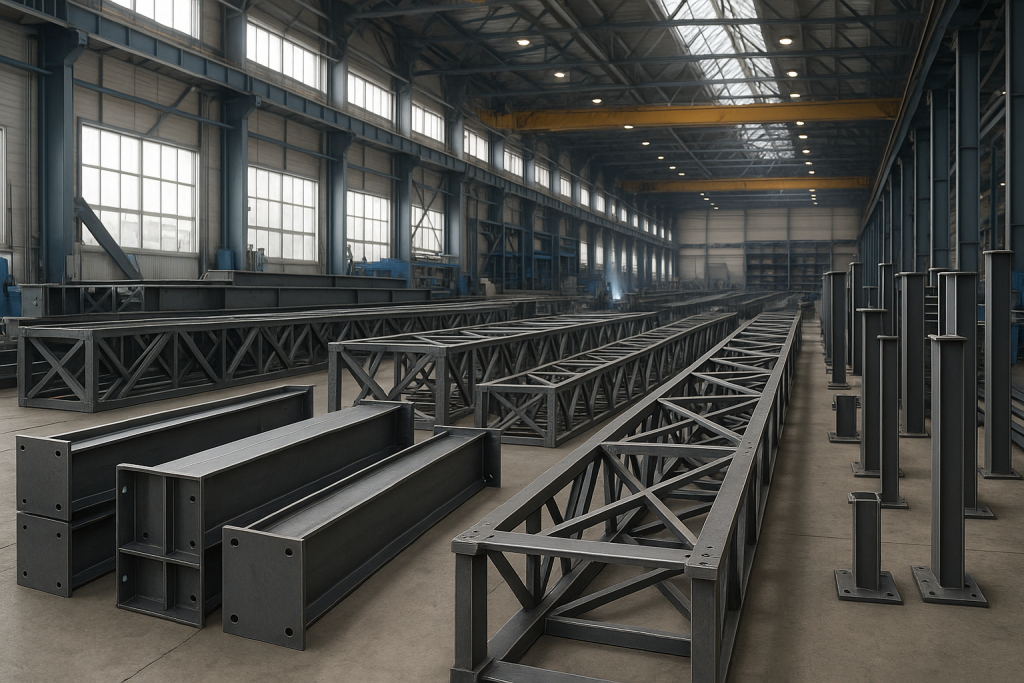

Стальные балочные конструкции

Балка работает не отдельно, а в системе опор, связей и настила

Сечение, прогиб, устойчивость, узлы и монтаж определяются реальной схемой передачи нагрузки и требованиями смежных конструкций.

Виды стальных балочных конструкций

Прокатные двутавры применяют, когда стандартный сортамент удовлетворяет пролёту и нагрузке. Сварные двутавры позволяют изменять высоту стенки и толщины поясов под усилия, а коробчатые сечения эффективны при кручении и сложной пространственной работе.

Балочные системы образуют ригели каркаса, перекрытия, подкрановые пути, эстакады, площадки и пролётные строения. Название элемента не определяет его расчёт: подкрановая балка испытывает циклические и горизонтальные воздействия, которых нет у обычного ригеля.

Составная балка включает стенку, пояса, рёбра и элементы узлов. Экономия толщины должна оцениваться вместе с трудоёмкостью сварки, правки и контроля.

Исходные данные для расчёта балки

Нужны пролёт, шаг, схема опирания, постоянные и временные нагрузки, точки приложения, требования к прогибу и условия среды. Для перекрытия уточняют тип настила и совместную работу, для оборудования — динамику и допустимые перемещения.

Отверстия в стенке под коммуникации согласуют до расчёта. Их положение относительно опор и зон больших поперечных сил влияет на необходимость усиления.

Для существующего здания измеряют фактическое сечение, пролёт, опоры, коррозию и деформации. Маркировка проката или старый чертёж не заменяют обследование.

• расчётный пролёт и опоры
• распределённые и сосредоточенные нагрузки
• требуемый прогиб
• отверстия и подвесы
• тип настила
• температура и коррозионная среда
• монтажная последовательность

Прочность, устойчивость и прогиб

Проверяют изгиб, поперечную силу, местное смятие и совместное действие усилий. В местах сосредоточенных реакций и нагрузок стенка может требовать рёбер или увеличенной толщины.

Общая устойчивость сжатого пояса обеспечивается связями, настилом или расчётным раскреплением. Пока настил не закреплён, монтажное состояние может быть критичнее эксплуатации.

Прогиб и строительный подъём согласуют с полами, кровлей, перегородками, крановыми рельсами и оборудованием. Избыточный подъём так же нежелателен, как чрезмерный прогиб.

Рёбра, отверстия и узлы опирания

Опорные рёбра передают реакцию в стенку и должны быть увязаны с плитой или колонной. Промежуточные рёбра назначают по устойчивости стенки и технологии изготовления.

Отверстия выполняют по рабочей документации с оформленным обрамлением. Вырез на площадке без проверки уменьшает эффективное сечение и может пересечь зону высоких напряжений.

Стыки проектируют равнопрочными или на расчётное усилие. Болтовые накладки требуют точности отверстий, сварные стыки — технологии и площадочного контроля.

• опорные рёбра и торцевые плиты
• ребра под сосредоточенные нагрузки
• обрамление технологических отверстий
• монтажные и заводские стыки
• узлы крепления настила
• подвесы инженерных систем

Изготовление сварных балок

Листы раскраивают с учётом направления прокатки, припусков и технологической последовательности. Стенка и пояса собираются в кондукторе, после чего выполняется симметричная сварка с контролем деформаций.

Продольные швы создают усадку и возможную саблевидность. Правка выполняется по утверждённой технологии, а геометрия контролируется после сварки и установки рёбер.

Строительный подъём задаётся КМД. Его величина и направление маркируются, чтобы балку не перевернули при отгрузке и монтаже.

Подкрановые и циклически нагруженные балки

Подкрановая система воспринимает вертикальные колёсные давления, поперечные и продольные силы, а также многократные циклы. Режим работы крана и фактическая колёсная база обязательны для задания.

Особое внимание уделяют усталостным деталям, верхнему поясу, креплению рельса, тормозным конструкциям и стыкам. Непредусмотренное отверстие или приваренная площадка могут стать концентратором напряжений.

Монтажная геодезия контролирует отметку и прямолинейность пути. Регулировка рельса не должна маскировать недопустимую геометрию балки и колонн.

• паспорт и режим крана
• колёсные давления
• крепление рельса
• усталостные проверки
• тормозные связи
• геодезия подкранового пути

Стоимость, доставка и монтаж

Стоимость определяется массой, толщинами, длиной швов, числом рёбер, отверстий и стыков, объёмом контроля, покрытием и транспортной длиной. Сварная балка оптимизируется по полной трудоёмкости, а не только по килограммам.

Длинные балки перевозят на нескольких опорах по транспортной схеме. Неправильное положение способно вызвать остаточную деформацию ещё до монтажа.

Для предложения нужны КМ или расчётное задание, спецификация материалов, требования к сварке и контролю, покрытие, адрес и граница монтажа. После поставки передаются паспорта и протоколы.

• марка и масса стали
• толщина стенки и поясов
• рёбра и отверстия
• объём сварки и контроля
• длина отправочной марки
• покрытие
• доставка и монтажные стыки

Связанные услуги и материалы

Частые вопросы

Когда нужна сварная балка?

Когда прокатный сортамент не обеспечивает требуемый пролёт, нагрузку, высоту или экономичное распределение материала.

Можно ли сделать отверстия под коммуникации?

Да, если их положение и усиление рассчитаны до изготовления и отражены в КМД.

Зачем нужен строительный подъём?

Он компенсирует часть расчётного прогиба и обеспечивает проектные отметки под нагрузкой.

Как принимают сварные швы?

По документации с визуальным, измерительным и предусмотренным неразрушающим контролем.
