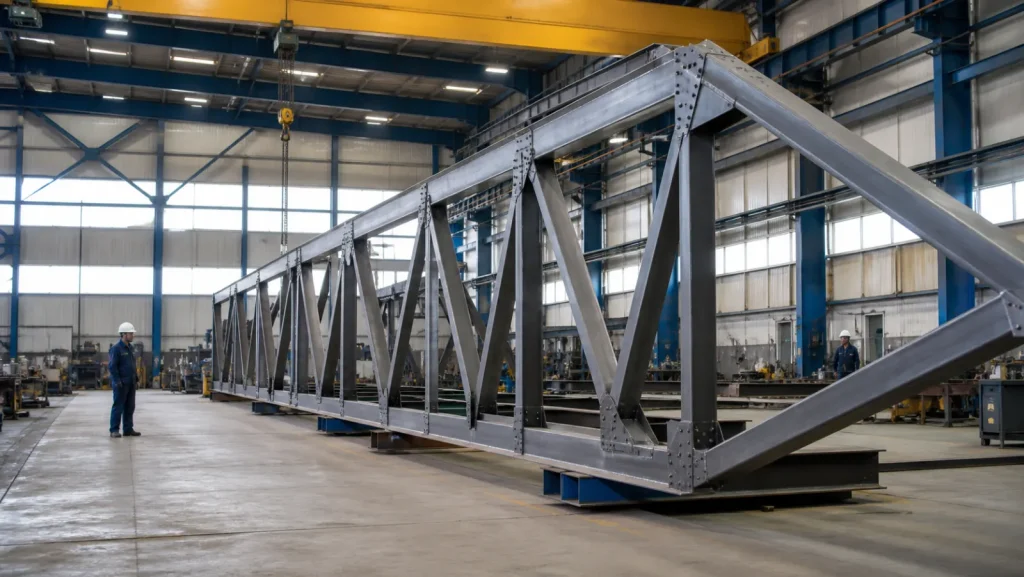

Стальные ферменные конструкции

Ферма эффективна, когда нагрузка приходит в узлы, а пояса надёжно раскреплены

Геометрия решётки, узлы, строительный подъём и монтажная схема должны быть согласованы как единая система до производства.

Назначение и виды стальных ферм

Стропильные фермы перекрывают пролёт здания, подстропильные передают их реакции при увеличенном шаге колонн, а мостовые и галерейные системы работают как самостоятельные пролётные конструкции. От назначения зависят нагрузки и узлы.

Пояса могут быть параллельными, треугольными, трапециевидными или полигональными. Решётка выбирается так, чтобы передавать нагрузки по возможности через узлы и обеспечивать технологичную длину элементов.

Профили подбирают из труб, уголков, швеллеров, двутавров или составных сечений. Выбор учитывает устойчивость, сварку, коррозионную доступность и удобство крепления прогонов.

Исходные данные и выбор геометрии

Для задания нужны пролёт, шаг, отметки опор, уклон кровли, тип ограждения, климатический район, подвесы и оборудование. Дополнительно указывают ограничения по высоте и места инженерных проходов.

Высота фермы влияет на усилия в поясах, длину элементов решётки, расход стали и строительный габарит. Слишком низкая ферма становится тяжёлой, слишком высокая увеличивает объём здания и транспортные ограничения.

Точки опирания прогонов и подвесов привязывают к узлам. Если сосредоточенная нагрузка приложена между узлами, пояс получает дополнительный изгиб, который должен быть учтён.

• пролёт и шаг ферм
• уклон и тип кровли
• снеговой и ветровой район
• подвесные нагрузки
• места прогонов
• инженерные трассы
• транспортные ограничения

Расчёт стержней и устойчивость

Стержни проверяют на растяжение, сжатие и устойчивость с учётом расчётной длины. Эффективность сжатого элемента зависит не только от площади, но и от радиуса инерции и закрепления.

Верхний пояс обычно раскрепляется прогонами и связями покрытия. Нижний пояс может требовать отдельной системы связей при подвесных нагрузках, ветровом отсосе или монтажных состояниях.

Ферма проверяется в незавершённой схеме: при подъёме, до установки прогонов и до замыкания пространственного блока. Именно эти состояния определяют временные распорки и точки строповки.

Узлы, фасонки и эксцентриситеты

Оси стержней стремятся свести в расчётной точке. Если геометрия узла создаёт эксцентриситет, возникающий момент учитывают, а не скрывают увеличенной фасонкой.

Фасонка должна передавать усилие, сохранять устойчивость и позволять выполнить швы. Слишком плотный узел затрудняет сварку и контроль, а открытые карманы удерживают влагу.

Монтажный стык размещают в доступной зоне и рассчитывают на усилия соответствующей комбинации. Болты, накладки и временные фиксаторы отражают в КМД и ведомости.

• совмещение осей стержней
• прочность и устойчивость фасонок
• доступ к сварным швам
• отсутствие водосборных карманов
• монтажные болты и постоянные соединения
• контроль критичных швов

Изготовление и строительный подъём

Ферму собирают на стенде по контрольным осям. Положение узлов, длины панелей и диагонали проверяют до окончательной сварки, чтобы не накапливать ошибку по пролёту.

Строительный подъём задаётся проектом и формируется в кондукторе. После сварки измеряют фактическую геометрию; правка выполняется по технологической инструкции.

Для секционной фермы выполняют контрольную сборку монтажных стыков. После разборки части маркируют попарно и защищают отверстия и кромки при окраске.

Перевозка, укрупнение и подъём

Ферму перевозят цельной или секциями. Транспортные опоры располагают так, чтобы не вызвать недопустимый изгиб из плоскости; схема крепления входит в логистическую документацию.

Укрупнение выполняют на выверенном стенде с геодезическим контролем. Площадка должна позволять безопасно разложить секции, установить подмости и подать кран.

Точки строповки располагают по расчёту. Подъём за случайные узлы или пояс может привести к потере устойчивости, поэтому применяют траверсу и временные распорки.

• транспортное положение
• опорные точки при перевозке
• площадка укрупнения
• расчётная строповка
• ограничение ветра
• временное раскрепление после установки

Цена и комплект поставки

Стоимость зависит от пролёта, высоты, типа профилей, числа узлов, длины швов, монтажных стыков, контроля и покрытия. Одинаковая масса не означает одинаковую трудоёмкость.

Комплект может включать фермы, связи, распорки, прогоны, опорные детали, метизы и монтажные приспособления. Состав фиксируется ведомостью, чтобы пространственная устойчивость не осталась за границей заказа.

Для расчёта передают КМ или геометрию, нагрузки, кровлю, подвесы, регион и адрес монтажа. В предложении отдельно указывают доставку, кран, укрупнение и защиту.

• пролёт, шаг и высота
• профили поясов и решётки
• монтажные стыки
• объём сварки и контроля
• прогоны и связи
• покрытие
• доставка и монтаж

Связанные услуги и материалы

Частые вопросы

Как выбрать высоту фермы?

Она определяется пролётом, нагрузкой, допустимым габаритом, экономикой стержней и размещением инженерных систем.

Можно изготовить ферму секциями?

Да, монтажные стыки рассчитываются и проверяются контрольной сборкой на заводе.

Для чего нужен строительный подъём?

Для компенсации расчётного прогиба и сохранения проектных отметок покрытия.

Можно крепить коммуникации между узлами?

Только после проверки местного изгиба пояса и разработки соответствующего узла.
