Описание продукции

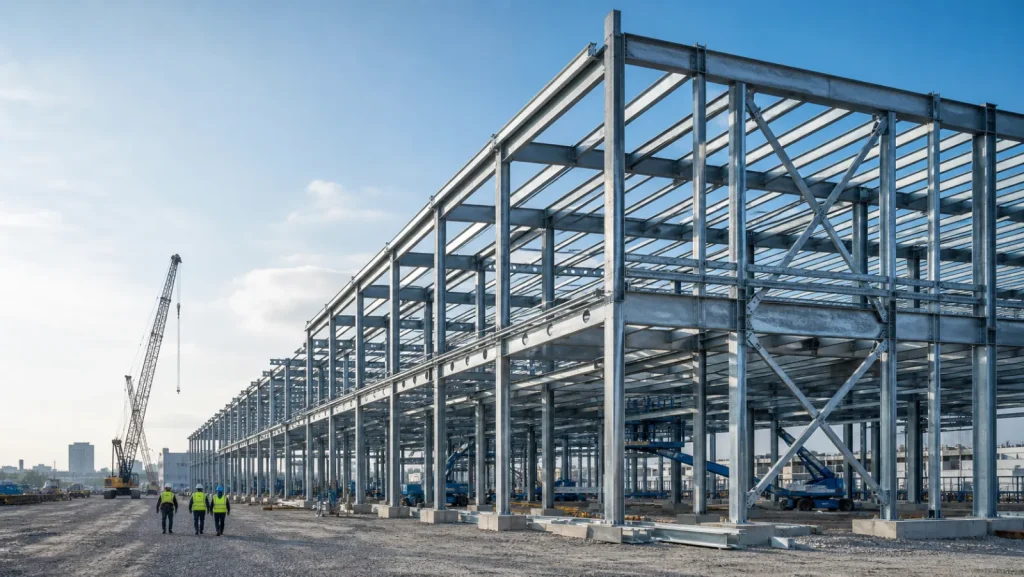

Проектируем и изготавливаем стальные каркасные системы зданий: колонны, балки, связи, перекрытия, фахверк и узлы в единой пространственной модели с доставкой и монтажом.
Каркасная система объединяет все несущие элементы здания
Колонны, балки, связи, перекрытия и фахверк рассчитываются совместно, чтобы нагрузки имели непрерывный путь до фундамента на всех стадиях строительства.
Пространственная работа колонн, балок, связей и дисков перекрытий.
Сетка осей связана с планировкой, технологией и инженерными шахтами.
КМД, повторяемые марки, точные узлы и комплектная поставка.
Возможность поэтапного строительства и будущего расширения.
Из чего состоит стальная каркасная система
Вертикальные нагрузки воспринимают колонны, балки и фермы, а горизонтальные — рамные узлы, вертикальные связи, ядра или их комбинация. Перекрытия и покрытие распределяют усилия между вертикальными элементами и работают как диски.
Прогоны, фахверк и распорки не являются случайным дополнением. Они передают нагрузку от оболочки, раскрепляют основные элементы и формируют плоскости фасадов и кровли.
Для многоэтажного здания в систему входят балки перекрытий, настил, лестничные и лифтовые обрамления. Для производственного корпуса добавляются крановые пути, площадки и опоры инженерного оборудования.
- колонны и опорные базы
- ригели, балки и фермы
- вертикальные и горизонтальные связи
- балки перекрытий и настил
- прогоны и фахверк
- лестницы и технологические площадки
- узлы и монтажный крепёж
Выбор сетки колонн и пространственной схемы
Сетка определяется не стандартным шагом завода, а функцией здания: оборудованием, парковочными местами, стеллажами, торговыми модулями, коридорами и инженерными трассами. Несогласованная колонна снижает полезность площади.
Жёсткие рамы дают свободную планировку, но увеличивают моменты в колоннах и фундаментах. Связевая схема экономичнее для ряда зданий, однако зоны связей нельзя занимать воротами, проходами и коммуникациями.
Комбинированная система размещает связи в устойчивых ядрах или технических зонах. Их положение фиксируют на ранней стадии, одновременно с архитектурой и эвакуацией.
| Схема | Преимущество | Ограничение |
|---|---|---|
| Связевая | экономичный каркас | фиксированные зоны связей |
| Рамная | свободные фасады и планы | жёсткие узлы и фундаменты |
| Комбинированная | баланс планировки и массы | требует координации |
| Ядро + каркас | устойчивость многоэтажного здания | увязка стали и бетона |
Нагрузки и расчётные стадии
Расчёт учитывает постоянные и временные нагрузки, снег, ветер, оборудование, подвесы, температуру и сейсмику при необходимости. Локальные нагрузки не подменяют средним значением по площади.
Монтажная модель отличается от готового здания: диски перекрытий ещё не замкнуты, часть связей отсутствует, а отдельные колонны и балки не раскреплены. ППР должен соответствовать проверенным стадиям.
При поэтапном вводе каждая очередь имеет самостоятельную устойчивость и безопасный путь передачи нагрузок. Временный торец и связи проектируют, а не собирают из доступных деталей на площадке.
- эксплуатационная модель
- монтажные захватки
- временная устойчивость
- аварийные сочетания
- температурные блоки
- влияние будущего расширения
Перекрытия, настил и совместная работа
В многоэтажном каркасе применяют стальные балки с железобетонной плитой либо самостоятельным настилом. Совместная работа учитывается только при наличии расчётных анкеров и технологически обеспеченного бетонирования.
Проёмы под шахты и коммуникации координируют с раскладкой балок. Поздний вырез настила или балки может нарушить диск и потребовать сложного обрамления.
Прогибы проверяют для перегородок, фасадов, полов и оборудования. Небольшой по прочности прогиб может быть недопустим по отделке или работе дверей.
| Элемент | Что передаёт | Что согласовать |
|---|---|---|
| Главная балка | реакции второстепенных | стыки и прогиб |
| Второстепенная балка | нагрузку пола | шаг и проёмы |
| Профнастил | нагрузку и диск | опирание и крепёж |
| Плита | пол и совместную работу | анкеры и армирование |
КМД, заводская комплектность и маркировка
КМД переводит пространственную модель в отправочные марки и узлы. До производства проверяют коллизии, ревизии, транспортные габариты, доступ к болтам и сварке, а также последовательность монтажа.
Повторяемая сетка позволяет унифицировать детали, но крайние, температурные и технологические зоны требуют отдельных марок. Автоматическая типизация без проверки усилий недопустима.
Поставка комплектуется по захваткам: колонны, балки, связи, крепёж и мелкие детали должны прибывать в порядке монтажа. Маркировка совпадает со схемами и сохраняется после окраски.
- актуальная ревизия модели
- ведомость отправочных марок
- монтажный крепёж
- узлы примыканий
- схемы строповки
- документы качества
- комплектование по захваткам
Монтаж и исполнительный контроль
Перед колоннами принимают оси, отметки и анкерные группы. Отклонения согласуют с проектировщиком до установки, не увеличивая отверстия самовольно.
Каркас собирают с ранней установкой постоянных связей и расчётным временным раскреплением. Перекрытия и ограждения монтируют после подтверждения устойчивости соответствующей захватки.
Исполнительная геодезия фиксирует оси, отметки, вертикальность и плоскости фахверка. Соединения, покрытие и скрытые работы подтверждаются журналами и актами.
| Контроль | Момент | Документ |
|---|---|---|
| Анкеры | до колонн | акт готовности |
| Устойчивость | по каждой захватке | ППР и осмотр |
| Геометрия | до оболочки | исполнительная схема |
| Соединения | до закрытия | журналы и протоколы |
Стоимость каркасной системы
Цена зависит от сетки, этажности, нагрузок, марки стали, сложности узлов, повторяемости, покрытия, доставки и монтажа. Оценка только по тонне не учитывает диски, связи, крепёж и площадочные операции.
Варианты сравнивают по общему результату: каркас, перекрытия, фахверк, огнезащита, техника и срок. Более лёгкая схема может быть дороже из-за уникальных узлов и трудоёмкого монтажа.
Для предложения нужны планы, разрезы, назначение, регион, нагрузки, тип перекрытий и ограждений, адрес и требуемая граница работ. Все допущения фиксируются рядом с расчётом.
- площадь, этажность и высота
- сетка колонн
- нагрузки и оборудование
- перекрытия и ограждения
- огнезащита и покрытие
- условия доставки
- очередность и монтаж
Виталий Андреев
Для предварительной оценки передайте планы, разрезы, сетку осей, этажность, нагрузки, тип перекрытий и адрес. Мы определим состав пространственной системы, а не только массу колонн и балок.
Как принять каркасную систему и не потерять решения между разделами
До выпуска КМ формируют матрицу нагрузок и интерфейсов: какая организация задаёт оборудование, фасады, кровлю, шахты, подвесы и проёмы, кто подтверждает значения и в какой ревизии модели они учтены. Такая таблица предотвращает ситуацию, когда архитектура уже изменилась, а стальной каркас рассчитан по старой сетке.
На координационной модели проверяют не только геометрические пересечения. Для болтового стыка требуется место под инструмент, для монтажной сварки — доступ и защита, для фермы — траектория подъёма, для огнезащиты — доступ ко всей поверхности. Коллизия может отсутствовать формально, но узел останется несобираемым.
Приёмка КМД выполняется по контрольным точкам: оси и отметки, марки стали, расчётные усилия в узлах, монтажные стыки, отверстия смежных конструкций, спецификация крепежа и последовательность сборки. Изменения после запуска металла оформляют ревизией с перечнем затронутых марок.
На площадке комплектность контролируют по монтажной захватке, а не по общей массе отгрузки. Отсутствие нескольких фасонок или связей может остановить безопасную сборку целого пролёта. До закрытия каркаса ограждениями фиксируют геометрию и состояние соединений.
Для эксплуатации передают расчётную схему, исполнительные чертежи, сертификаты, протоколы соединений и правила допустимых подвесов. Новые воздуховоды, антресоли и оборудование нельзя крепить к удобной балке без проверки локального и общего влияния.
Что проверить до согласования
- единая утверждённая сетка осей во всех разделах проекта
- нагрузки от фасадов, кровли, инженерных систем и оборудования
- доступность монтажных стыков и болтов для инструмента
- устойчивость каждой захватки до устройства постоянных дисков
- комплектность связей, распорок, крепежа и мелких деталей
- исполнительная модель и ограничения для будущих изменений
Связанные услуги и материалы
Частые вопросы
Чем каркасная система отличается от отдельных конструкций?
Она описывает совместную работу всех несущих элементов и непрерывный путь нагрузок до фундамента.
Можно предусмотреть расширение здания?
Да, если конечная схема, места продолжения, временный торец и резервы сетей определены заранее.
Какая схема экономичнее: рамная или связевая?
Выбор зависит от планировки, этажности, нагрузок и фундаментов и подтверждается вариантным расчётом.
Входит ли фахверк?
Входит при включении в согласованную ведомость поставки каркасной системы.
Виды элементов
Портальные рамы
Оптимальны для складов и ангаров; большие пролёты без внутренних опор, рациональный расход стали, быстрый болтовой монтаж.
Колонно‑балочные системы
Для одно- и многоэтажных зданий с возможностью крановых путей и перекрытий по настилу; гибкая сетка колонн.
Ферменные каркасы
Перекрытие сверхбольших пролётов и лёгких кровель; снижение массы при больших шагах колонн.
ЛСТК‑модули и надстройки
Лёгкие стальные тонкостенные элементы для быстровозводимых блоков, антресолей и инженерных платформ.
Для чего нужен
Сокращение сроков ввода
Высокая заводская готовность, болтовые соединения и параллельность работ сокращают календарный график.
Оптимизация бюджета
Рациональные сечения, типизация узлов и минимум «мокрых» процессов снижают CAPEX и риски перерасхода.
Гибкость и масштабируемость
Большие пролёты, свободные планировки и возможность дальнейших расширений без остановки производства.
Надёжность и предсказуемость
Расчёт по нормам, прослеживаемость материалов и контроль качества обеспечивают стабильный результат.
Где применяется
Склады и логистические центры
Портальные рамы для быстрых и экономичных решений с большими пролетами и высокой высотой стеллажей.
Производственные корпуса и цеха
Каркасы под крановые пути, тяжёлые нагрузки и технологические проёмы.
Ангары и терминалы
Фермы и порталы для широких пролетов, минимального числа опор и быстрой сборки.
Торговые и технические объекты
ТЦ, выставочные павильоны, энергоблоки, насосные и платформы обслуживания.
Часто задаваемые вопросы
Каковы типовые сроки изготовления и монтажа?
Срок зависит от объёма и сложности: проект КМ/КМД 1–3 недели, изготовление 2–6 недель. Монтаж средних объектов (3–5 тыс. м²) занимает 1–3 недели при готовности фундаментов и наличии крана.
Какие пролёты и нагрузки возможны?
Портальные рамы обычно перекрывают 18–36 м без внутренних опор; большие пролёты решаются фермами. Расчёт выполняем под заданные снеговые/ветровые районы, полезные и крановые нагрузки по СП.
Как обеспечивается огнезащита стального каркаса?
Тонкослойные огнезащитные составы, обмазки или облицовка; достижимая огнестойкость R30–R90 и выше по заданию проекта, с подтверждающими протоколами.
Какая антикоррозионная защита применяется?
Горячее цинкование, металлизация или лакокрасочные системы по ISO 12944 (категории C2–C5). Подготовка поверхности до Sa 2½, контроль толщины и адгезии покрытия.
Какие документы и нормы вы выполняете?
КМ/КМД, паспорта и сертификаты материалов, журналы сварки и актов ОТК. Соответствие СП 16.13330, СП 20.13330, ГОСТ 23118, ГОСТ 27772, а также ISO 9001 в системе качества.
