Описание продукции
Изготавливаем стальные рамные конструкции: портальные рамы, жёсткие поперечники, колонны и ригели переменного сечения для ангаров, складов и производственных зданий.
Рамная конструкция получает устойчивость через жёсткие узлы
Колонна, ригель, карнизный узел и фундамент работают совместно, поэтому экономия одного элемента может увеличить усилия и стоимость другого.
Колонны и ригель образуют единый поперечник с расчётной жёсткостью.
Свободное пространство без связей в плоскости рам и промежуточных опор.
Карниз, конёк и база колонны рассчитываются на усилия и поворот.
Повторяемые поперечники ускоряют изготовление и монтаж здания.
Где применяются стальные рамы
Портальные рамы используются в одноэтажных ангарах, складах, производственных зданиях, торговых павильонах и сервисных корпусах. Они позволяют освободить фасады от вертикальных связей в каждой оси и получить гибкую планировку.
Рамы бывают однопролётными и многопролётными, с постоянным или переменным сечением, с подкрановой частью и без неё. Геометрия зависит от полезного габарита, кровли, ворот и технологических зон.
Продольную устойчивость здания всё равно обеспечивают связи и распорки. Рамная работа в поперечном направлении не отменяет пространственную систему покрытия и торцов.
- склады и логистические здания
- производственные цеха
- ангары и ремонтные боксы
- торговые павильоны
- сельскохозяйственные здания
- навесы с жёсткими поперечниками
Геометрия рамы и переменные сечения
Пролёт, шаг рам, высота карниза и уклон задают общий контур. Переменное сечение концентрирует металл в зонах больших моментов и снижает массу, но требует точного раскроя и сварки.
Высота ригеля влияет на полезный габарит и размещение коммуникаций. Чистую высоту проверяют до нижней точки узла и связей, а не до архитектурной линии кровли.
В многопролётной раме внутренние колонны меняют распределение усилий и фундаменты. Возможность убрать колонну позднее без полной проверки отсутствует.
| Параметр | На что влияет | Исходное требование |
|---|---|---|
| Пролёт | ригель и момент | свободный габарит |
| Шаг рам | прогоны и количество марок | планировка |
| Высота | колонны и устойчивость | технология и ворота |
| Уклон | кровля и снег | архитектура и водоотвод |
Жёсткие узлы и база колонны
Карнизный узел передаёт момент, продольную и поперечную силу. Болтовая торцевая пластина, рёбра, сварные швы и зона панели рассчитываются совместно.
Коньковый стык может быть монтажным и должен сохранять требуемую жёсткость. Его членение согласуют с транспортом и точками подъёма.
База колонны выполняется шарнирной или жёсткой по расчётной модели. Жёсткая база уменьшает часть перемещений рамы, но передаёт больший момент в фундамент и анкерную группу.
| Узел | Передаёт | Критичный контроль |
|---|---|---|
| Карниз | момент и срез | плита, болты, рёбра |
| Конёк | момент и продольную силу | совмещение и затяжка |
| База | реакции в фундамент | анкеры и подливка |
| Прогон | раскрепление ригеля | шаг и крепёж |
Устойчивость из плоскости и связи
Сжатая часть ригеля раскрепляется прогонами и распорками. Их расположение должно соответствовать расчётным точкам, особенно у карнизного узла и мест перемены сечения.
Колонны раскрепляют стеновым фахверком и продольными связями. Большие ворота и технологические проёмы размещают с учётом зон связей до выпуска КМД.
На монтаже постоянные прогоны и связи устанавливают по мере подъёма рам. Отдельный поперечник без раскрепления уязвим к ветру и монтажным отклонениям.
- раскрепление сжатого пояса
- распорки между рамами
- вертикальные связи по колоннам
- горизонтальные связи покрытия
- временные расчалки
- проверка незавершённого блока
Изготовление рамы по КМД
Листы переменного сечения раскраивают по картам, затем собирают в сварной двутавр. Геометрию карниза и отверстия монтажных стыков контролируют на шаблонах.
Последовательность сварки ограничивает саблевидность и скручивание. После правки измеряют оси, длины, плоскостность торцевых пластин и положение отверстий.
Первая рама серии может проходить контрольную сборку. Результат используют для проверки шаблонов, но каждую марку всё равно принимают по измерительному плану.
- карты раскроя переменной стенки
- сборочный кондуктор
- контроль сварных швов
- правка и измерение
- проверка торцевых пластин
- маркировка положения рамы

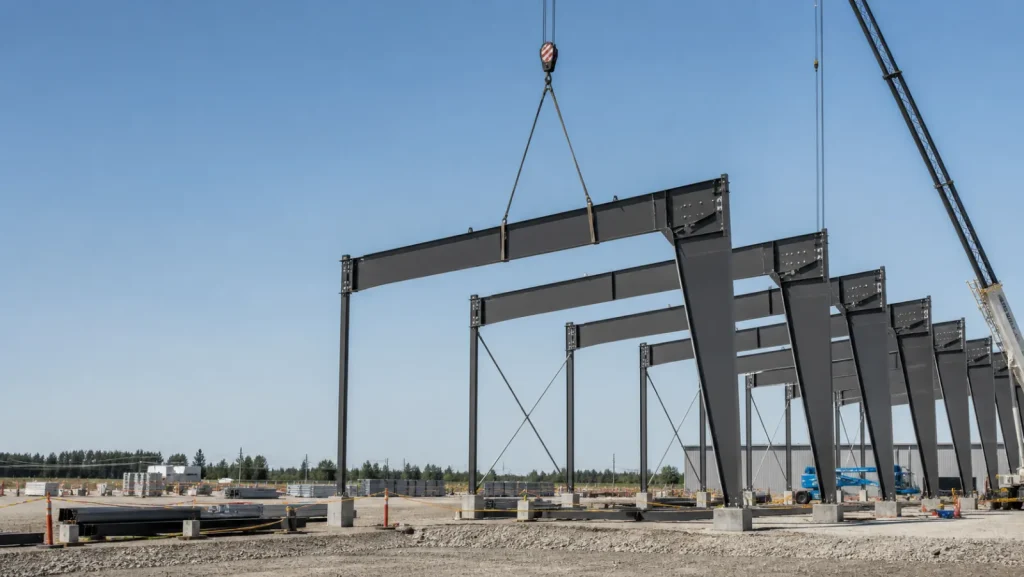

Доставка и последовательность монтажа
Колонны и части ригеля перевозят отдельными марками, если цельный поперечник выходит за габарит. Монтажный стык располагают с учётом усилий и безопасной сборки.
После колонн собирают ригель на земле или поэлементно, затем немедленно ставят прогоны, распорки и связи. Порядок фиксируется в ППР с ограничениями по ветру.
Геодезия проверяет оси, отметки и вертикальность до окончательной затяжки и закрытия контура. Подливка базы выполняется после выверки по проектной технологии.
| Стадия | Устойчивость | Контроль |
|---|---|---|
| Одна рама | временные расчалки | положение и ветер |
| Блок рам | прогоны и связи | геометрия захватки |
| Замыкание | постоянная система | соединения |
| Подливка | база и фундамент | состав и заполнение |
Цена портальной рамы и данные для расчёта
Стоимость зависит от пролёта, шага, высоты, климатического района, сечений, узлов, покрытия, транспорта и монтажа. Повторяемость рам снижает трудоёмкость серии.
Сравнивают полную систему с прогонами, связями, фахверком и крепежом. Дешёвый поперечник без элементов устойчивости не является готовым каркасом.
Для предложения нужны план, разрез, регион, тип кровли и стен, ворота, подвесы, крановое оборудование и адрес. На ранней стадии выполняется вариантный расчёт.
- пролёт и шаг рам
- высота и уклон
- климатические нагрузки
- ограждения и ворота
- краны и подвесы
- покрытие стали
- монтажная площадка
Виталий Андреев
Передайте пролёт, шаг рам, высоту, уклон, регион, ворота, кровлю и подвесные нагрузки. Это позволяет оценить поперечник вместе с узлами, связями и фундаментными реакциями.
Оптимизация портальной рамы без потери габарита и надёжности
Вариантный расчёт выполняют для нескольких сочетаний шага рам, сечений ригеля и типа базы. Увеличение шага уменьшает количество рам, но усиливает прогоны и фахверк; жёсткая база может облегчить колонну, но увеличить фундамент. Сравнивать нужно стоимость поперечника вместе с продольными элементами и основанием.
Переменное сварное сечение эффективно, когда его очертание следует распределению моментов. Однако слишком большое число разных толщин, ребер и монтажных стыков повышает трудоёмкость. Оптимизация учитывает доступные листы, автоматическую сварку, транспортную длину и серийность марок.
Чистый габарит проверяют с учётом карнизной вставки, нижней грани ригеля, связей, прогонов и инженерных подвесов. Для ворот отдельно проверяют положение фахверка, направляющих и зоны подъёма полотна. Архитектурная высота по коньку не гарантирует требуемый технологический просвет.
Перед изготовлением согласуют монтажное членение. Стык не размещают в неудобной зоне только ради транспортной длины: оценивают усилия, доступ к болтам, устойчивость половин ригеля при подъёме и возможность укрупнительной сборки.
После монтажа контролируют вертикальность колонн, отметки карнизов, прямолинейность рядов и затяжку узлов. Прогоны и связи устанавливают в проектной последовательности, потому что они раскрепляют сжатые пояса рам из плоскости.
Что проверить до согласования
- варианты шага рам сопоставлены с прогонами и фундаментами
- полезный габарит учтён до нижней точки всех элементов
- карнизные и коньковые узлы доступны для сборки
- торцы и температурные блоки имеют собственные связи
- транспортное членение соответствует подъёмным схемам
- монтажная последовательность обеспечивает раскрепление рам
Связанные услуги и материалы
Частые вопросы
Чем портальная рама отличается от фермы?
Рама передаёт момент через жёсткие узлы колонн и ригеля, ферма работает системой стержней преимущественно на продольные усилия.
Можно сделать раму переменного сечения?
Да, это позволяет распределить металл по эпюре усилий при технологичном изготовлении.
Нужны ли связи при жёстких рамах?
Да, они обеспечивают продольную устойчивость и раскрепление элементов из плоскости.
Можно изменить размеры ворот после изготовления?
Только после проверки фахверка, связей и влияния нового проёма на пространственную систему.
Виды элементов
Колонны и ригели рамы
Основные элементы портальной системы из прокатных или сварных двутавров, обеспечивают несущую способность по вертикальным и ветровым нагрузкам.
Связи и распорки
Продольные и поперечные связи, раскосы и ветровые фермы стабилизируют рамы, фиксируют геометрию и передают горизонтальные усилия.
Прогоны и второстепенные элементы
Кровельные и стеновые прогоны, опорные уголки, фермы покрытия распределяют нагрузку от ограждающих конструкций на рамы.
Узлы, опорные столики и закладные
Болтовые и сварные соединения, опорные плиты и анкерные группы обеспечивают сборку, точность и передачу усилий в фундамент.
Для чего нужен
Сокращение сроков строительства
Заводская готовность, болтовой монтаж и высокая степень унификации ускоряют ввод объекта в эксплуатацию.
Оптимизация бюджета
Рациональные сечения и минимум внутренних опор снижают расход стали и стоимость фундамента и кровельных систем.
Гибкость планировок и масштаба
Большие пролеты и модульность упрощают перепланировку, надстройку и расширение действующих площадок.
Надежность и долговечность
Расчет под нормативные нагрузки, контролируемые швы и защитные покрытия обеспечивают ресурс и низкие затраты на обслуживание.
Где применяется
Склады и логистические комплексы
Каркасы для отапливаемых и холодных складов, терминалов и РЦ с высокими стеллажами.
Производственные и цеховые здания
Цеха с мостовыми кранами, технологическими подвесами и локальными нагрузками.
Ангары и гаражно-транспортные сооружения
Легкие и среднетяжелые ангары, депо, ремзоны, стоянки спецтехники.
Торговые и технические объекты
Супермаркеты, выставочные павильоны, насосные, котельные, энергоцентры и АБК.
Часто задаваемые вопросы
Чем стальные рамные конструкции отличаются от ЛСТК и железобетона?
Рамы из горячекатаных или сварных профилей перекрывают большие пролеты и несут высокие нагрузки при меньшем весе, чем железобетон, и превосходят ЛСТК по несущей способности и жесткости.
Какие сроки проектирования и изготовления?
Срок зависит от объема и сложности: разработка КМ/КМД и изготовление обычно укладываются в несколько недель при своевременном согласовании исходных данных.
Можно ли предусмотреть крановые нагрузки и подвесы инженерии?
Да. Проектом закладываются кран-балочные пути, закладные под мостовые и консольные краны, а также подвеска инженерных систем с учетом дополнительных нагрузок.
Как выбрать защиту металла — горячее цинкование или окраску?
Выбор определяется средой эксплуатации и классом коррозионной активности: для уличных и влажных сред целесообразно цинкование, для внутренних сухих помещений — лакокрасочные системы нужного класса.
Что нужно от заказчика для расчета и коммерческого предложения?
Габариты здания и сетка колонн, нагрузки и температурный режим, район строительства и ветрово-снежной район, требования к покрытию и монтажу, исходные планы/эскизы.
Как мы подтверждаем качество продукции
Перед коммерческим предложением уточняем нагрузки, материал, покрытие, комплектность и требования к документации.
Инженерная проверка
Уточняем исходные данные, нагрузки, узлы, объемы и ограничения площадки.
Смета без тумана
Разделяем стоимость материалов, производства, доставки, техники и монтажа.
Документы и гарантия
Фиксируем сроки, гарантию, состав работ и исполнительную документацию в договоре.
Опыт объектов
Опираемся на реализованные проекты, фото, видео и фактические сроки работ.
